Gurtförderer Typ ZL-HF 340

Z-förmig abgewinkeltes Förderband

MTF Technik Fördertechnik - MTF Technik Fördertechnik

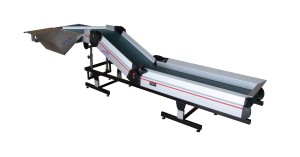

Z-Förderband Typ ZL-HF 340 mit Edelstahlwanne und Ablagetisch

MTF Technik Fördertechnik - MTF Technik Fördertechnik

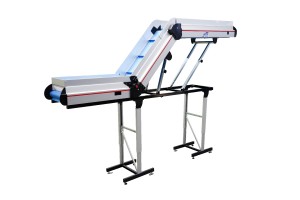

ZL-HF 340 in Sonderausführung


Wie beim Untergestelltyp HF 310 verfügt auch der Typ HF 340 über zwei Gasdruckfedern, die das Steilband abstützen und so für eine bequeme Winkelverstellung sorgen. Der Unterschied liegt im zusätzlichen Unterbau des gesamten Untergestell-Grundrahmens, so dass größere Aufgabehöhen realisiert werden können.

Dies ist zum Beispiel dort von Interesse, wo die Fördertechnik an Handarbeitsplätzen eingesetzt wird und manuell Teile auf das Band aufgegeben werden. Hier ist eine ergonomische Arbeitshöhe wichtig. Ebenso kommt diese Förderband-Ausführung in vielen Bereichen zum Tragen, wo aus Produktionsmaschinen Teile auf den Gurtförderer gelangen und die Übernahmehöhen entsprechend groß sind. Dies ist beispielsweise an vielen Verpackungsmaschinen oder Prüfautomaten, etc. der Fall.

Das abgebildete Förderband zeigt eine Ausführung, bei der Teile aus einer Produktionsmaschine heraustransportiert und in eine seitlich zum Förderband angeordnete Edelstahlwanne zur optischen Inspektion gefördert werden. Die Wanne ist in einem Teil mit einem waagerechten Ablagetisch gefertigt und am oberen Flachbandteil befestigt. Mittels eines schräg zur Förderrichtung aufgebrachten Abweisers werden die Teile vom Gurt in die Wanne abgeschoben.

Wie bei allen MTF Multi-Tech Winkelförderbändern kann der Bandknick stufenlos zwischen 0° und 60° verstellt werden. Aufgrund des patentierten Bandspannausgleichs bleibt die Laufdeckenspannung dabei über den gesamten Winkelverstellbereich konstant.

Produktinformation

Z-förmige Förderbänder Typ ZL

Highlights

Z-Bänder werden dann mit einem Untergestell Typ HF 340 ausgestattet, wenn der Aufgabebereich erhöht ist und der Förderwinkel regelmäßig verstellt wird.

  • Höhenverstellung mittels teleskopierbarer Stützen
  • Kraftfreie Winkelverstellung von 0° bis 60° mit doppelter Gasdruckfedernunterstützung
  • Stabile Ausführung bei erhöhter Materialaufgabe
