Gurtförderer Typ PL-HM 010

Positiv abgewinkeltes Förderband

MTF Technik Fördertechnik - MTF Technik Fördertechnik

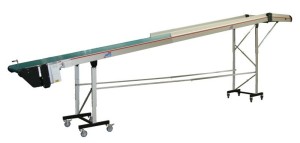

Winkelförderband Typ PL-HM 010 mit längs und diagonal verstrebtem Untergestell als Roboter-Ablageband mit fallender Förderung


MTF Technik Fördertechnik - MTF Technik Fördertechnik

Winkelförderband Typ PL-HM 010 mit längs und diagonal verstrebtem Untergestell als Roboter-Ablageband mit fallender Förderung


Das Untergestell HM 010 wird insbesondere bei geraden Ablageförderbändern eingesetzt. Darüber hinaus kommt es auch bei größeren Winkelförderbändern zum Einsatz, wo ein geschlossener Untergestellrahmen aufgrund der Bandgröße nicht mehr sinnvoll ist und ein seitlicher Überstand der Untergestellstützen nicht gewünscht ist.

Im dargestellten Fall wird es für ein positiv abgewinkeltes Förderband vom Typ PL-HM 010 verwendet, welches als Roboterablageband an einer Spritzgussmaschine dient. Die Produkte werden dabei vom Roboter auf den oberen, waagerechten Teil des Förderbandes abgelegt und abwärts in Richtung Bedienpersonal transportiert.

Über ein Taktschaltgerät in Verbindung mit einer Lichtschranke und und einem Bandabräumtaster erfolgt die Kommunikation mit der bauseitigen Robotersteuerung.

Die einzelnen Ständer sind aufgrund der Förderbandgröße sowohl in Längsrichtung als auch Diagonal verstrebt, um einen sicheren Stand zu gewährleisten.

Highlights

Das Untergestell HM 010 wird insbesondere bei geraden Ablageförderbändern oder bei größeren Winkelförderbändern eingesetzt. Die einzelnen Stützen werden unterhalb des Förderbandrahmens montiert und können entlang der Profilnuten beliebig verschoben werden. Die Profile aus eloxiertem Aluminium sind teleskopierbar und somit in der Höhe verstellbar. Verstrebungsmöglichkeiten in Längs- und Querrichtung sowie Diagonalverstrebungen ermöglichen eine äußerst stabile Konstuktion - auch für größere Lasten.

  • Einsatz als Roboter-Ablageförderband oder Mühlenbeschickungsband
  • Stabiles Untergestell ohne seitlich überstehende Elemente
  • Höhenverstellung über die jeweiligen Profillängen definierbar
  • Stufenlose Winkelverstellung zwischen 0° und 60°
