Gurtförderer Typ PLF-LD 010

Positiv abgewinkeltes Förderband

MTF Technik Fördertechnik - MTF Technik Fördertechnik

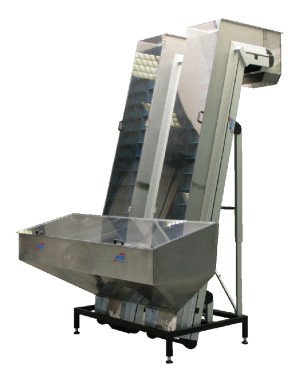

Positiv abgewinkelte Zwillings-Winkelförderbänder Typ PLF-LD 010 zum 75°-Steiltransport von medizintechnischen Kunststoffartikeln mit Sonderausführung aller produtkberührten Teile in Edelstahl


MTF Technik Fördertechnik - MTF Technik Fördertechnik

Positiv abgewinkelte Zwillings-Winkelförderbänder Typ PLF-LD 010 zum 75°-Steiltransport von medizintechnischen Kunststoffartikeln mit Sonderausführung aller produtkberührten Teile in Edelstahl


Dieses Multi-Tech Winkelförderband ist eine Sonderanfertigung. Im vorliegenden Fall mussten zwei parallele Steilförderer mit einem Förderwinkel von 75° auf engem Raum in einem gemeinsamen Untergestell montiert werden.

Das Parallel-Bunkerband wurde für einen Hersteller medizintechnischer Kunststoffteile realisiert, um zwei Produktionsmaschinen auf sehr begrenztem Platz mit Komponenten zu beschicken.

Das Förderband ist an allen produktberührten Seiten vollständig mit Edelstahl ausgekleidet, wobei sämtliche Schweiß- und Verbindungsstellen komplett überschliffen und vollständig stoßkantenfrei ausgeführt sind.

Im Aufgabebereich ist ein großer Edelstahltrichter für eine manuelle Befüllung mit entsprechenden Abdeckungen vorgesehen. An der Abgabe sorgen Edelstahl-Übergabehauben für einen störungsfreien Übergang in die Folgemaschine.

Die Mitnehmerstollen sind nach vorne geneigt und entsprechend hoch ausgelegt, um eine Schaufelwirkung zu erzielen und die gewünschte Fördermenge sicher transportieren zu können.

Highlights

Insbesondere sehr steil stehende Förderbänder werden oftmals mit einem Untergestell LD 010 projektiert. Der geschlossene Stahl-Grundrahmen sorgt für große Stabilität. Die teleskopierbaren Aluminiumprofile des Gestells werden unterhalb des Bandrahmens in den Nuten befestigt und können Förderwinkel von bis zu 90° aufnehmen.

  • Stabiles Untergestell mit geschweißtem Grundrahmen
  • Höhenverstellung über die teleskopierbaren Profillängen definierbar
  • Zusätzliche Verstrebungen in Längs-, Quer- und Diagonalrichtungen ermöglichen bei Bedarf zusätzliche Stabilität bei großen Geräten oder hohen Lasten
  • Stufenlose Winkelverstellung von -90° bis +90°
