Gurtförderer Typ NL-LD 020

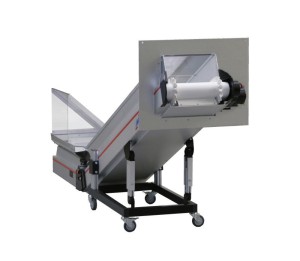

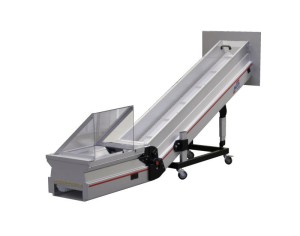

Abgewinkelte Förderbänder mit langem Steilbandteil und in der Regel eher kurzem Flachbandteil werden oftmals mit einem Untergestell vom Typ LD 020 ausgestattet. In diesem Fall hängt das Flachband frei über. Der geschlossene Untergestell-Grundrahmen verleiht dem Gurtförderer einen sicheren Stand - auch bei breiteren Bändern und größeren Bandbelastungen.

Bei längeren Flachbändern liegt dieser Teil entweder auf dem Boden auf oder es werden zusätzliche Abstützungen - wahlweise stationär oder fahrbar - montiert. Somit werden diese Winkelbänder oftmals dort eingesetzt, wo niedrige Aufgabehöhen vorgegeben sind.

Typische Einsatzfälle ergeben sich daher z.B. in der Kunststoffindustrie, wenn das Förderband längs neben der Maschine aufgestellt werden soll und die Teile über eine Rutsche oder QS-Weiche auf das Förderband gelangen. Ebenso werden solche Winkelbänder häufig auch an Verpackungsmaschinen, in der Stanzindustrie, als Späneförderband in Werkzeugmaschinen oder als Zuführband z.B. zu Granulatmühlen eingesetzt.

Produktinformation

Negativ abgewinkelte Förderbänder Typ NL

Weitere Downloads

Berechnung der Maße von Winkelförderbändern

Highlights

Winkelbänder in L-Form werden mit einem Untergestell LD 020 ausgestattet, wenn der Flachbandteil bis auf den Boden abgesenkt werden muss und gleichzeitig seitlich möglichst wenige Untergestellteile überstehen sollen.

• Stabiler Stand durch geschlossenen Untergestellrahmen
• Stufenlose Höhen- und Neigungsverstellung
• Frei überhängender Flachbandteil kann bei Bedarf zusätzlich abgestützt werden
