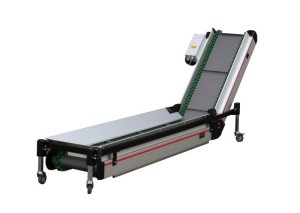

Gurtförderer Typ NL-KB 010

Negativ abgewinkeltes Förderband

MTF Technik Fördertechnik - MTF Technik Fördertechnik

Winkelförderband Typ NL-KB 010 in der Ausführung als Späneförderband zum Einsatz in einer Fräsmaschine zur Aluminium- und Kunststoffbearbeitung. Ausstattung mit Wellkanten und Sondertrichter angepasst an die Geometrie des Maschinenschachtes.


MTF Technik Fördertechnik - MTF Technik Fördertechnik

Winkelförderband Typ NL-KB 010 in der Ausführung als Späneförderband zum Einsatz in einer Fräsmaschine zur Aluminium- und Kunststoffbearbeitung. Ausstattung mit Wellkanten und Sondertrichter angepasst an die Geometrie des Maschinenschachtes.


L-Förderbänder mit einem kurzen und max. 500mm breiten Steilbandbereich werden oftmals mit einem Untergestell Typ KB 010 ausgestattet. In dieser Ausführung kommen Sie z.B. als Späneförderer in Werkzeugmaschinen zum Einsatz, bei denen das Förderband in das Maschinengestell integriert wird.

Ebenso eignet sich diese Gurtförder-Ausführung für den Einsatz in der Kunststoffindustrie in Spritzgießmaschinen mit geringer Schachthöhe oder in Kombination mit Selektierweichen, die unterhalb des Werkzeugs angebracht sind und somit den zur Verfügung stehenden Platz einschränken.

Ebenso werden L-Förderer dieser Bauart genutzt, um aus einer Maschine heraus auf ein im rechten Winkel hierzu angeordnetes Folgeband zu transportieren.

Das Untergestell Typ KB 010 ermöglicht es, den Flachbandbereich des Winkelbandes bis auf den Boden abzusenken. Somit können niedrigste Übergabehöhen, z.B. auch unter Verpackungsmaschinen oder in engen Maschinenschächten realisiert werden. Das Flachband „hängt" dabei in dem Untergestellprofil, an dem stirnseitig am Bandeinlauf und seitlich am Bandauslauf Räder befestigt werden.

Der Steilbandteil steht frei nach vorne über, ohne dass Gestelle o.ä. im Weg sind. Das Förderband eignet sich daher besonders für den Teiletransport in kleinere Kisten bzw. niedrigere Abgabehöhen. Die Arretierung des Winkels erfolgt mittels zwei Schrauben in den Knickabdeckungen. Wie bei allen MTF Multi-Tech Winkel-Förderbändern kann der Förderwinkel zwischen 0 und 60° stufenlos verstellt werden. Die Gurtspannung bleibt dank des patentierten Bandspannausgleichs dabei immer konstant.

Produktinformation

Negativ abgewinkelte Förderbänder Typ NL

Highlights

Möglichst flach aus der Maschine heraus und dann in kleinere Behälter fördern - das ist das Einsatzgebiet des Untergestelltyps KB 010. Der flache Teil des Förderbands hängt dabei in dem Untergestellrahmen, während der Steilbandteil frei nach vorne überhängt.

  • Eignung für Steilbänder bis ca. 1.000mm Länge und 400mm Breite
  • Keine störenden Stützen unterhalb des Steilbandes
  • Geringe Aufgabehöhen realisierbar
  • Winkelverstellung zwischen 0° und 60° stufenlos möglich
