Gurtförderer Typ NL-HM 140

Negativ abgewinkeltes Förderband

MTF Technik Fördertechnik - MTF Technik Fördertechnik

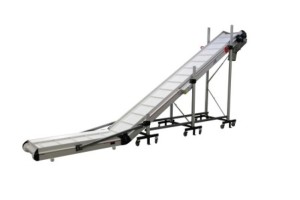

L-förmiges Winkelförderband NL-HM 140 für die Lebensmittelindustrie zum Transport von Gewürzen und Kräutern in eine Abfüllanlage


MTF Technik Fördertechnik - MTF Technik Fördertechnik

L-förmiges Winkelförderband NL-HM 140 für die Lebensmittelindustrie zum Transport von Gewürzen und Kräutern in eine Abfüllanlage


Das Untergestell HM 140 wird insbesondere bei geraden Ablageförderbändern eingesetzt. Darüber hinaus kommt es auch bei größeren Winkelförderbändern zum Einsatz, wo ein geschlossener Untergestellrahmen aufgrund der Bandgröße nicht mehr sinnvoll ist und z.B. ein großer Höhenverstellbereich notwendig ist.

Im dargestellten Fall wird es für ein negativ abgewinkeltes Winkelband vom Typ NL-HM 140 verwendet, welches als Befüllband an einer Abfüllmaschine für Lebensmittel (Kräuter und Gewürze) eingesetzt wird.

Die aufgesetzten Wellkanten verhindern, dass sich die kleinen Teile zwischen Gurt und Seitenführung verklemmen und dass Produkt ins Bandinnere gelangt. Im Aufgabebereich des Produktes im Flachbandbereich werden die Wellkanten entsprechend mit Blechen überdeckt, um die Gewürze und Kräuter mittig zwischen die Wellkanten zu leiten.

Die einzelnen Ständer sind aufgrund der Förderbandgröße sowohl in Längsrichtung als auch Diagonal verstrebt, um einen sicheren Stand zu gewährleisten.

Produktinformation

Negativ abgewinkelte Förderbänder Typ NL

Highlights

Das Untergestell HM 140 wird vor allen Dingen bei größeren Winkelförderbändern eingesetzt, die für einen stabilen Stand mehrfach abgestützt werden müssen. Die einzelnen Stützen werden seitlich am Förderbandrahmen montiert und können entlang der Profilnuten verschoben werden. Längs-, Quer- und Diagonalverstrebungen (optional) ermöglichen eine äußerst stabile Konstruktion, auch bei großen Lasten.

  • Äußerst stabiles Untergestell für große Lasten oder große Gestellhöhen
  • Flexible Anordnung der Stützen, z.B. um Störkanten zu umgehen
  • Höhenverstellung entlang der gesamten Profillänge möglich
  • Stufenlose Winkelverstellung zwischen 0° und 60°
