Förderanlage mit pneumatischer Abkippvorrichtung für Kunststoff-Folien

MTF Technik Fördertechnik - MTF Technik Fördertechnik

Aufgabenstellung

  • Aus einer Folien-Schneideanlage sollen aufgeschnittene Aluminium-Folienpakete mit einem Gewicht von max. 200kg heraustransportiert und in ein Palettengestell abgekippt werden.

  • Folienpakete mit max. 1.850mm Länge und max. 300mm Durchmesser

  • Zykluszeit ca. 1,5 Minuten

  • Schutzeinhausung bauseits durch den Kunden

  • Steuerung, Motorschutz, etc. bauseits durch den Kunden

Lösung

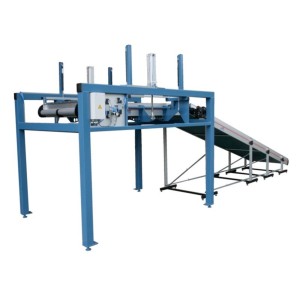

  • Ein schräg stehendes GL-Förderband mit mitnahmefähiger Laufdecke transportiert die Folienpakete nach oben und übergibt auf zwei parallele GL-Förderbänder, die pneumatisch abkippbar sind

  • Am Ende der geteilten Förderstrecke befindet sich ein Staubalken inkl. Sensorik, welcher erfasst, ob die Folienpakete am Bandende angekommen sind

  • Ist das Folienpaket am Ende angekommen, so schwenken die beiden GL-Förderbänder in eine senkrechte Position und das Folienpaket in das bereitgestellte Palettengestell
