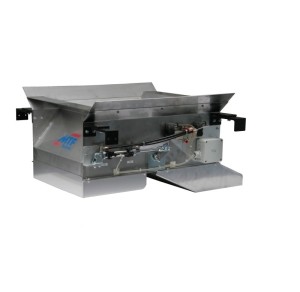

2-Wege Ausfallweiche für eine Demag Ergotech Extra 120/470

MTF Technik Fördertechnik - MTF Technik Fördertechnik

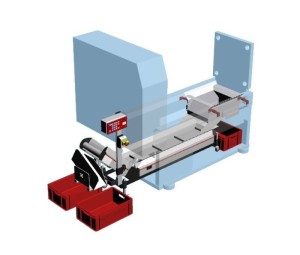

Einbausituation einer Separierweiche für Demag Ergotech Extra 120/470


Diese Separierweiche wird längs unterhalb des Werkzeugs einer Spritzgießmaschine Typ Demag Extra 120/470 montiert, auf der verschiedene Kunststoffteile produziert werden.

Im Produktionsbetrieb werden die Teile über die Weiche in Längsrichtung der Maschine zur Schließseite hin auf ein Winkelförderband übergeben. Dieses transportiert die Teile unter der Maschine hindurch zur Stirnseite und verteilt dort mittels einer pneumatischen Verteilerwippe auf zwei Behälter. Die Steuerung für die Verteilerwippe verfügt über einen Schlechtteilsignal-Eingang, so dass ausgeschleuste Teile nicht gezählt werden.

Anfahrteile oder Ausschussteile werden über die Ausfallweiche in eine Kiste unterhalb des Werkzeugs geleitet, die im Maschinenbett steht.
