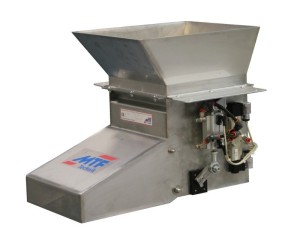

2-Wege Separierweiche zum Einbau längs in einer Spritzgießmaschine Typ Engel ES 200/40

MTF Technik Fördertechnik - MTF Technik Fördertechnik

Separierweiche längs im Maschinenbett einer Engel Spritzgießmaschine ES 200/40

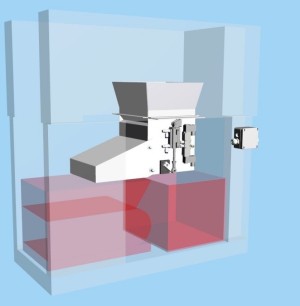

In diesem Beispiel wird die Weiche längs im Maschinenbett der Spritzgießmaschine montiert. Anfahrteile und Ausschussteile fallen senkrecht nach unten in einen Behälter, der direkt unter dem Werkzeug im Maschinenbett steht.

Die Gutteile werden auf ein im Maschinenbett längs eingebautes Förderband übergeben. Die Ausfallrutsche ist stirnseitig geschlossen, so dass die Teile vertikal auf das Förderband fallen und nicht vom Förderband springen. An die Ausfallöffnung der Weiche schließt sich auf dem Förderband eine entsprechende Bandabdeckung an.

Die Teileleitung erfolgt über eine Umschaltklappe aus Kunststoff, um minimale Spaltmaße realisieren zu können. Die Klappe wird über einen Pneumatikzylinder umgeschaltet, der über ein beidseitig angesteuertes Pneumatikventil mit Druckluft versorgt wird. Die Endlagen der Zylinder werden über Reed-Kontakte abgefragt.
