Förderanlage mit Scherenhubtisch (Automotive)

Förderanlage mit Scherenhubtisch und Übergaberutsche als höhenverstellbare Förderanlage für Stanzteile
Förderanlage mit Scherenhubtisch und Übergaberutsche als höhenverstellbare Förderanlage für Stanzteile

Aufgabe: Höhenverstellbare Förderanlage für Stanzteile

Aus einer Stanzpresse sollen zweispurig Teile abtransportiert werden

Im Bereich der Stanze steht nur geringer Bauraum zur Verfügung

Die Aufgabehöhe der Teile aus der Maschine schwankt je nach eingesetztem Werkzeugtyp

Die Abgabehöhe muss je entsprechend der Teileverwendung (Abtransport in Kisten, manuelle Abnahme) einfach verstellt werden können

Der Umrüstvorgang muss einfach und schnell vonstatten gehen

Lösung: Förderanlage mit Scherenhubtisch

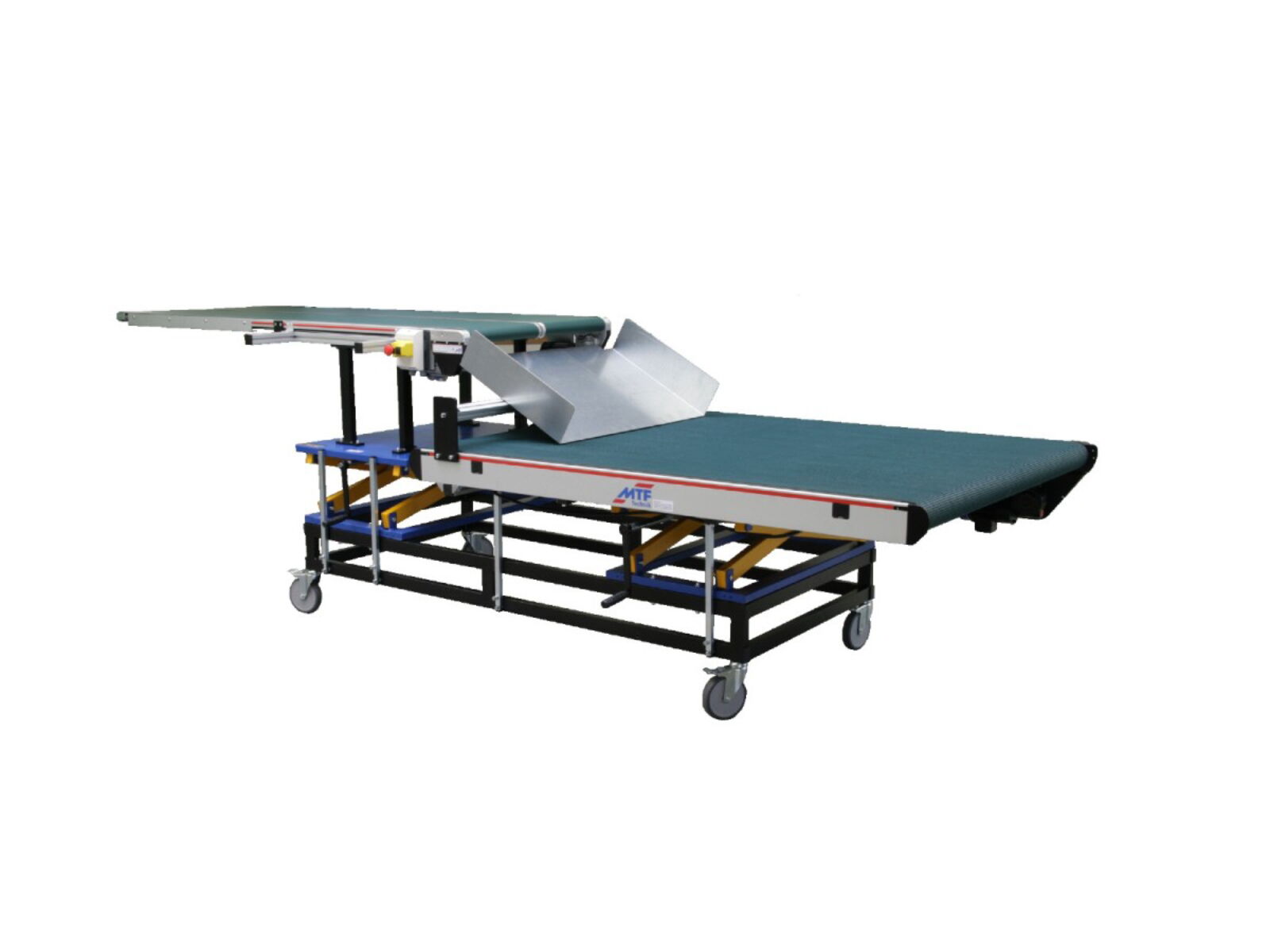

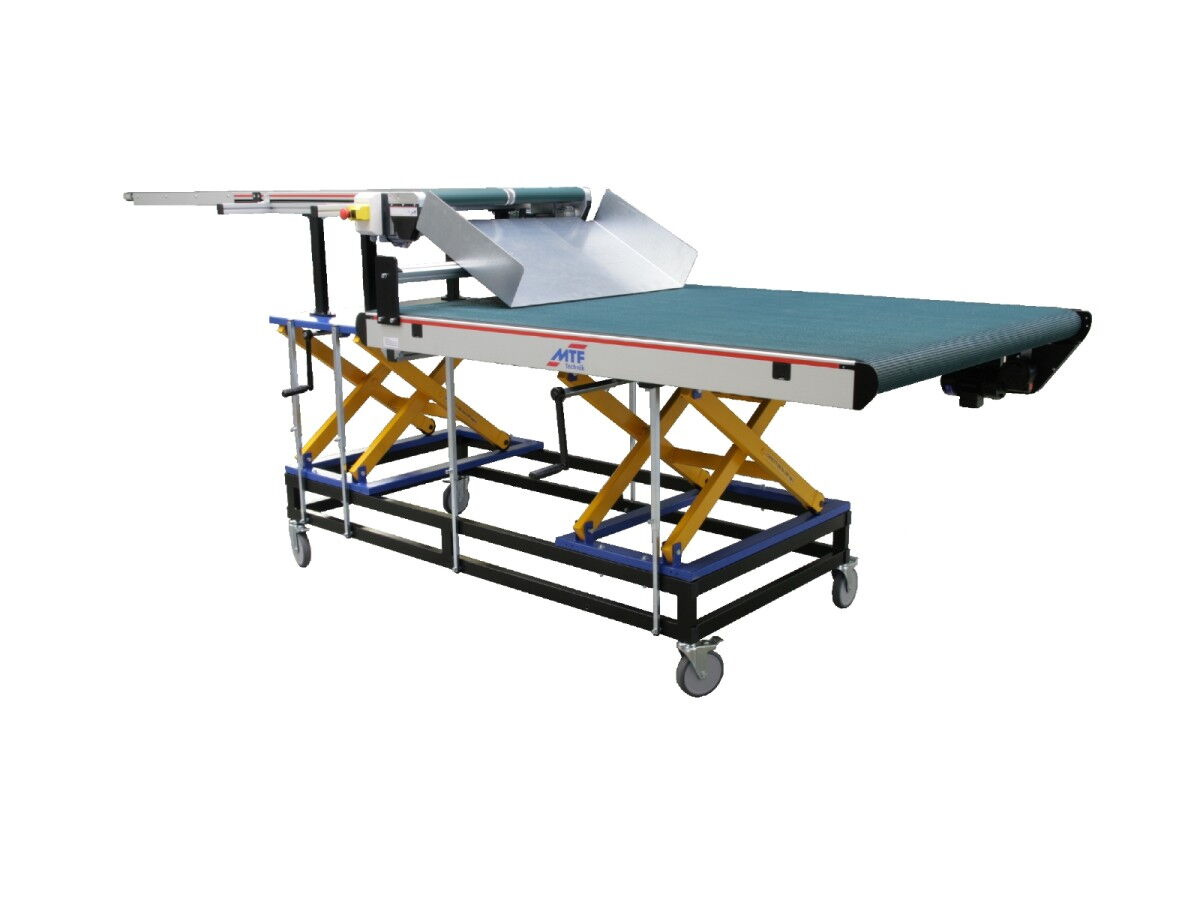

Zwei I-Tech Förderbänder mit geringer Bauhöhe werden parallel auf einem Scherenhubtisch montiert

Ein breites Multi-Tech Förderband wird unabhängig auf einem weiteren Scherenhubtisch montiert

Die Scherenhubtische sind manuell verstellbar. Hierdurch lässt sich eine maximale Höhendifferenz von ca. 600mm erreichen

Die I-Tech Förderbänder können auf einem Rahmen seitlich verschoben werden, so dass wahlweise ein ein- und zweispuriger Betrieb möglich ist

Zwischen den I-Tech Förderbändern und dem breiten Multi-Tech Förderband sorgt eine Rutsche aus stabilem verzinkten Blech für die Höhenanpassung. Die Rutsche ist zweiteilig und kann so in der Breite stufenlos verstellt werden
